在電子工程界，若說有哪一顆二極管堪稱“經典之最”，MDD1N4148小信號開關二極管當之無愧。自20世紀六十年代問世以來，1N4148因其快速恢復時間、穩定可靠、價格低廉等特性，在無數電路中扮演著不可替代的角色。
1N4148是一種通用型小信號硅二極管，具有如下關鍵參數：
反向耐壓（VR）：100V
正向電流（IF）：300mA（連續），瞬間最大可達1A
反向恢復時間：約4ns

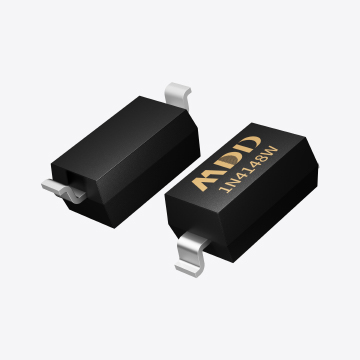

封裝形式：DO-35玻璃封裝，也有SMD版本如SOD-123、SOD-323等
其反向恢復時間短是它區別于普通整流二極管的核心優勢，使其適用于高頻、高速的信號切換電路。
二、小信號開關二極管的主要應用場景
1.邏輯電路中的導通選擇與隔離
在TTL、CMOS等數字邏輯電路中，1N4148常用于控制信號路徑。例如在多個開關共用一個控制引腳時，通過1N4148進行隔離，防止信號反串擾。
2.二極管或門（Diode-OR）電路
用于對多個輸入電源進行自動選擇（如USB/電池切換電路），1N4148因其正向壓降低且體積小，非常適合低功耗應用。
3.反向電壓保護
雖然肖特基二極管更適合做反接保護，但在中低速、對壓降要求不苛刻的場景下，1N4148仍然是性價比很高的選擇。
4.電感/繼電器驅動的續流保護
在繼電器線圈、電磁閥、電感等感性負載中，當開關管關閉時會產生高反電動勢。1N4148可以作為續流二極管，防止高壓損傷器件。
5.高頻信號整形與限幅
在射頻和音頻信號處理中，1N4148可以用于信號鉗位、峰值檢測和整形電路。它的快速反應能力使其適合用于MHz級的信號處理。
6.脈沖形成與定時電路
在RC延時、單穩態觸發器中，1N4148作為充放電路徑控制二極管，可精準影響電容充電時間。
三、設計建議與誤區防范
雖然1N4148用途廣泛，但在設計中仍有幾點需特別注意：
不要超出瞬時電流能力：雖然1N4148可承受短時1A脈沖，但若持續大電流將導致封裝過熱甚至燒毀。
注意封裝熱阻與環境溫度：DO-35為玻璃封裝，散熱能力有限，應避免用于高溫或大電流場合。
反向恢復特性非極限快速：若用于高速開關場合（如100MHz以上），可考慮更高速的小信號二極管或肖特基替代品。
SMD版本需留意耐壓與尺寸差異：如SOD-323封裝版本，部分產品的反向耐壓僅為75V，應根據規格書確認。
MDD1N4148的成功并非偶然，它的通用性和穩定性使其成為工程師“工具箱”中最可靠的伙伴。作為小信號開關二極管的代表，它不僅代表著一個時代的工藝成熟，也為當代電子產品的精密、微型化提供了堅實支撐。
在現代應用中，隨著5G、物聯網、智能終端的發展，小信號開關二極管仍將大有可為。對于FAE而言，深入理解其原理、參數、應用場景及局限性，才能在為客戶提供技術支持時游刃有余，做到“用對器件，事半功倍”。
